浮动压头工作原理 · 自定心装置选型指南
面向工程师的结构化技术内容：浮动补偿原理、选型决策路径、无源/气动/伺服对比、术语与 FAQ
STRUCTURE · 结构示意
浮动压头工作原理
浮动压头通过"法兰安装 → 浮动环/球形关节吸收偏差 → 弹簧阻尼回中"的结构，在压装瞬间完成自动对中。
读取方式：工件与夹具存在径向偏差（左侧 Δ 输入）→ 浮动环与球形关节在接触瞬间吸收偏差 → 弹簧/阻尼结构引导压头自动回到理论中心（右侧 Δ→0）→ 到位后可按需刚性锁止，完成压装。图为原理示意，非实际产品剖视图。
SELECTION · 选型决策路径
自定心装置 / 浮动模块选型指南
按五步决策路径选型：先定负载与压装力，再定补偿量，然后选驱动方式、锁止需求与安装接口。
STEP 01
负载 / 压装力
工件重量与压装力决定模块规格与强度
›
STEP 02
补偿量需求
径向 ±mm、角度 ±°：由夹具与来料公差决定
›
STEP 03
驱动方式
无源（零能耗）/ 气动 / 伺服
›
STEP 04
是否锁止
纯浮动，或"浮动+刚性锁止"复合工况
›
STEP 05
安装接口
法兰 / 螺纹，对接机器人或压机
* 选型决策为通用路径；终选型请提供工件图、压装力、公差带与节拍，由工程师确认。
COMPARISON · 驱动方式对比
无源浮动 vs 气动浮动 vs 伺服补偿
| 对比维度 |

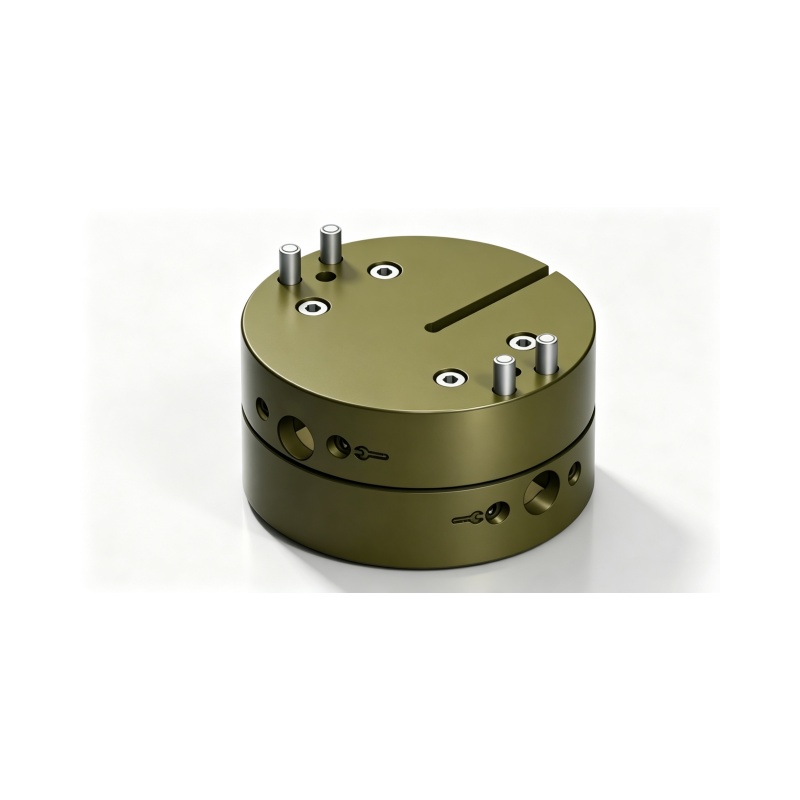

无源浮动模块
|

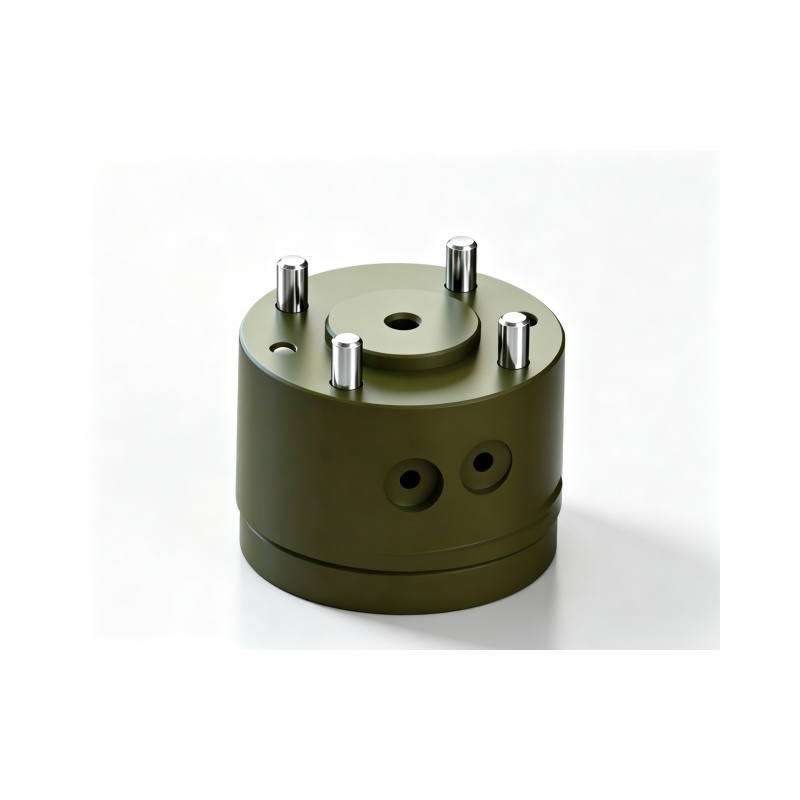

气动浮动模块
|
主动补偿
|
|---|---|---|---|
| 驱动形式 | 纯机械被动 | 气动驱动 + 机械自锁 | 伺服电机闭环控制 |
| 能耗 / 编程 | 零能耗、无需编程 | 需气源，逻辑简单 | 需供电与控制编程 |
| 响应与锁止 | 持续浮动，无锁止 | 可瞬间刚性锁止 | 可控锁止，补偿可编程 |
| 适用场景 | 搬运、无损插接、低速装配 | 高节拍压装、上下料、复合工况 | 高精度、变工况、数据化产线 |
| 成本 / 维护 | 低 / 低 | 中 / 中 | 高 / 较高 |
* 对比为通用技术维度说明，具体以产品规格书为准。
GLOSSARY · 术语表
行业术语速查
补偿量
浮动装置可吸收的径向位移（±mm）与角度偏差（±°），是选型参数。
同轴度偏差
压装件与被压件中心线之间的偏移，是轴承压装、定心补偿要解决的核心问题。
自动回中 / 自定心
浮动结构在外力撤除后自动回到理论中心位置的能力，保证每次装配起点一致。
刚性锁止
浮动到位后切换为刚性连接，使压装力/搬运力可靠传递，兼顾柔性对位与刚性作业。
RCC（远程中心柔顺）
Remote Center Compliance 的缩写，一种在远端形成旋转中心的柔顺机构概念，常用于插接类作业。
TCP（工具中心点）
Tool Center Point，机器人工具坐标系原点；末端浮动装置会改变 TCP 定义，需在示教时确认。
FAQ
常见问题（结构化问答）
浮动压头是什么？能解决什么问题？
浮动压头是一种用于精密零件压入装配的柔性压装执行件，内置径向浮动结构，可在压装瞬间自动补偿工件与夹具的同心度偏差。它主要解决来料公差、定位偏差导致的压歪、压入力不均、工件损伤与残次品率高等问题，常用于轴承、油封、齿轮、衬套压装。
自定心装置和浮动压头有什么区别？
两者原理同源、常互为别称。浮动压头强调"压装执行件"的角色，突出径向浮动补偿；自定心装置（又称自定心浮动装置、中心补正模块）强调"自动回中、中心补正"的能力，集成更完整的导向、阻尼与角度补偿结构。选型时按应用称呼与补偿需求匹配即可，可向工程师确认具体结构差异。
中心补正模块是做什么的？
中心补正模块（自动补偿器）用于补偿组装精密零件时出现的位置偏移与角度倾斜，自动将零件引导回理论中心，提高装配良率与压装品质，广泛应用于变速器、发动机、马达、泵及电子产品装配线。
无源浮动和气动浮动有什么区别，怎么选？
无源浮动零能耗、无需编程，依靠机械结构被动吸收误差，适合搬运、无损插接、低速装配；气动浮动可气动驱动并在到位后刚性锁止，适合高节拍压装、CNC 上下料等"柔性对位+刚性作业"复合工况。工况简单选无源，需要锁止与节拍选气动。
浮动压头的补偿量一般是多少？
典型补偿量在径向 ±1.5~±3mm、角度 ±1~2°量级（因系列与规格而异），具体由夹具公差、来料公差与工件结构决定。选型时需提供公差带数据，由工程师确认合适规格。
自动对中装置用在什么场景？
自动对中装置（浮动对中单元）集成全向浮动、自动回中与气动锁紧，用于输送线工件偏移校正、焊装工位定位、重载工件对中等场景，可简化定位工装结构、实现设备小型化。
浮动模块能适配哪些机器人？
浮动模块通过法兰/螺纹接口即插即用，可适配六轴机器人、SCARA、协作机器人及压装机、CNC 上下料等设备末端，也支持按接口定制。
选型需要提供哪些参数？
建议提供：工件重量与压装力、补偿量需求（或公差带）、驱动形式偏好（无源/气动/伺服）、是否需要锁止、安装接口（法兰/螺纹）、节拍与机器人型号。提交后由工程师出具选型建议与规格书。
